Ascensor de pasajeros cápsula (ascensor): diseño, seguridad y aplicaciones

Los viajes verticales con paredes de vidrio ya no son sólo una conveniencia: son parte de cómo los edificios señalan calidad, apertura e intención comercial. Un ascensor de pasajeros estilo cápsula convierte el movimiento entre pisos en una experiencia arquitectónica visible, combinando un diseño de cabina transparente, sistemas de accionamiento de precisión e ingeniería de seguridad estricta. Para centros comerciales, hoteles, oficinas, hospitales y residencias premium, la especificación correcta puede mejorar la circulación, reducir la percepción de cerramiento y elevar el valor de los espacios compartidos. Este artículo examina cómo se diseñan estos ascensores, dónde funcionan mejor, qué materiales y estándares de seguridad son importantes y por qué factores como el vidrio curvo, la planificación del hueco del ascensor, la capacidad, el acceso para mantenimiento y el rendimiento energético deben evaluarse antes de la instalación.

Posicionamiento estratégico para ascensores de cápsulas para pasajeros

La integración de la estética arquitectónica y el transporte vertical ha impulsado la evolución del ascensor cápsula de pasajeros. A diferencia de los huecos cerrados convencionales que ocultan el proceso de tránsito, estos ascensores especializados sirven como esculturas cinéticas y transparentes dentro de complejos comerciales, hoteles de lujo y torres residenciales de alta gama.

Al transformar una experiencia de tránsito rutinaria en un servicio visual altamente visible, estos ascensores mejoran la dinámica espacial y la participación de los visitantes. En entornos minoristas, su ubicación estratégica guía orgánicamente el tráfico peatonal a niveles superiores, apoyando directamente la viabilidad comercial y la satisfacción de los inquilinos.

Para comprender el concepto central, un ascensor de pasajeros tipo cápsula está diseñado con una carcasa distintiva, a menudo aerodinámica o similar a una cápsula. Utiliza amplios paneles de vidrio o acrílico para brindar a los pasajeros amplias vistas externas. Estos sistemas normalmente se implementan en fachadas exteriores de edificios o dentro de grandes atrios interiores para actuar como puntos focales arquitectónicos.

El diseño estructural minimiza la huella de un conjunto de cabina de ascensor tradicional. Al eliminar las paredes de hueco voluminosas y opacas, este enfoque puede reducir el espacio estructural requerido en el hueco del ascensor (a menudo citado como una reducción del 10 % al 15 % en los puntos de referencia ilustrativos de la industria) y al mismo tiempo maximizar la luz natural ambiental. Además, la naturaleza transparente del ascensor ayuda a reducir la claustrofobia de los pasajeros al crear la percepción de un espacio abierto más grande durante el tránsito vertical.

Si bien los profesionales de la industria frecuentemente usan los términos indistintamente, existen claras diferencias funcionales y de ingeniería entre los ascensores panorámicos de cápsula y estándar. Un ascensor panorámico estándar suele utilizar una estructura de cabina convencional cuadrada o rectangular equipada con uno o dos paneles de observación planos de vidrio templado en la parte trasera o en los laterales.

Por el contrario, un verdadero elevador de cápsula presenta un perfil geométrico totalmente curvado y altamente personalizado, como formas cilíndricas, semicirculares o de diamante, que ofrecen ángulos de visión ininterrumpidos que van desde 180 a 270 grados. Este diseño requiere técnicas especializadas de fabricación de vidrio curvo y soportes estructurales personalizados para mantener la estabilidad aerodinámica. La complejidad de fabricar estos cerramientos curvos exige un estricto control de calidad, ya que la integridad estructural y las características de carga del vidrio curvado difieren significativamente del vidrio arquitectónico plano estándar.

La especificación de un ascensor de pasajeros tipo cápsula requiere una evaluación rigurosa de los materiales estructurales y los sistemas electromecánicos. El delicado equilibrio entre maximizar la transparencia óptica y garantizar una integridad estructural sin concesiones dicta los parámetros de ingeniería tanto de la cabina como de la infraestructura de soporte del hueco del ascensor. Los profesionales deben evaluar cuidadosamente estas especificaciones para garantizar la durabilidad a largo plazo, especialmente cuando el ascensor está expuesto a factores ambientales externos como fluctuaciones térmicas, exposición a los rayos UV y mayores demandas de mantenimiento para los sistemas exteriores.

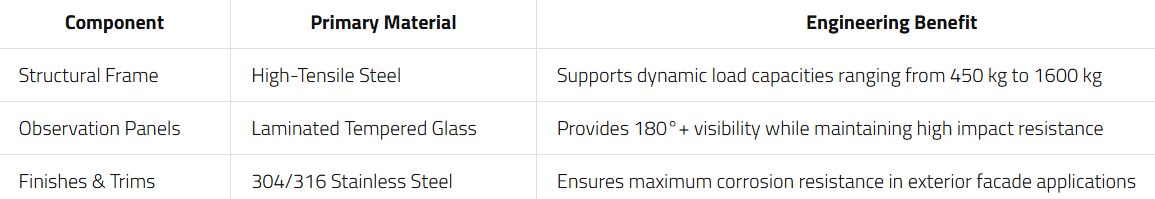

Opciones de estructura y acabado de la cabina

La estructura principal de la cabina se basa en gran medida en acero estructural de alta calidad para los soportes de los cimientos, el chasis y las torres de carga, lo que garantiza una rigidez absoluta bajo cargas dinámicas. Los componentes metálicos expuestos, como marcos de puertas automáticas, pasamanos ergonómicos y molduras de piso, generalmente se fabrican con acero inoxidable 304 o 316 de primera calidad o aluminio anodizado para resistir la corrosión, la oxidación y el desgaste diario.

Los paneles de observación utilizan vidrio templado curvado, laminado de múltiples capas, diseñado para soportar cargas de viento severas e impactos contundentes sin romperse. Los fabricantes pueden personalizar la decoración interior del ascensor según los requisitos específicos del proyecto. Las opciones se extienden a acabados de techos y pisos de cabina de primera calidad, incorporando materiales de lujo como madera noble, piedra natural o mármol, junto con sistemas de iluminación LED ambiental integrados para combinar perfectamente con el tema arquitectónico del edificio anfitrión.

La calidad del viaje en un ascensor cápsula está estrechamente gobernada por la tecnología de conducción avanzada, el perfil aerodinámico y las medidas de amortiguación acústica. Los sistemas modernos utilizan sofisticados inversores de frecuencia variable de voltaje variable (VVVF), que optimizan con precisión la velocidad del motor. Esto da como resultado una aceleración y desaceleración excepcionalmente suaves y, al mismo tiempo, apunta a reducciones en el consumo de energía de hasta un 35 % en comparación con las unidades de tracción heredadas.

Debido a que estos ascensores suelen operar en fachadas exteriores de edificios, el diseño aerodinámico es fundamental para minimizar la resistencia al viento y la turbulencia lateral. El funcionamiento a alta velocidad, normalmente diseñado para desplazamientos verticales de entre 1,0 m/s y 2,5 m/s, está meticulosamente calibrado para mantener umbrales bajos de ruido y vibración. Los estándares de la industria a menudo apuntan a mantener el ruido interno de la cabina por debajo de 55 decibeles (dB) para garantizar una comodidad óptima para los pasajeros.

Evaluación del comprador: seguridad, cumplimiento e instalación

La adquisición de un ascensor cápsula para pasajeros exige una debida diligencia rigurosa en cuanto al cumplimiento normativo, la logística de la cadena de suministro y la gestión del ciclo de vida a largo plazo. Los administradores de instalaciones, arquitectos y desarrolladores inmobiliarios deben evaluar a los proveedores potenciales basándose en el estricto cumplimiento de los protocolos de seguridad globales, las capacidades de fabricación y la capacidad de ejecutar instalaciones perfectas y que cumplan con los códigos. Analizar el coste total de propiedad (TCO) también es fundamental en esta etapa.

Estándares de seguridad y requisitos de cumplimiento

La seguridad sigue siendo la principal preocupación en el diseño del transporte vertical, particularmente en ascensores con grandes cerramientos de vidrio. Los ascensores de cápsulas deben cumplir estrictamente con rigurosos marcos de seguridad internacionales, como las normas EN 81-20/50 en Europa o los códigos de seguridad ASME A17.1 en Norteamérica.

Las especificaciones de seguridad críticas exigen la integración de sistemas de frenado de emergencia automatizados, reguladores de sobrevelocidad precisos y equipo de seguridad progresivo de alta resistencia que se activa instantáneamente en caso de pérdida de tensión del cable. Debido a que los elevadores de cápsulas montados en el exterior están constantemente expuestos a elementos ambientales, los componentes eléctricos y de comunicación, como los paneles de control digital, las cajas de enchufes y los microprocesadores, deben tener una clasificación de protección de ingreso (IP) adecuada, generalmente IP54 o superior, para evitar que la humedad, la condensación y el ingreso de polvo comprometan el sistema.

supervisión desde la fabricación hasta la entrega. Los compradores deben anticipar plazos de producción estándar de 30 a 45 días, dependiendo en gran medida de la complejidad de la geometría de la cabina personalizada y de la adquisición de acabados interiores especializados.
